Yalıtımlı TerminalKonektörler modern elektrik sistemlerinin temel bileşenleridir. İletken metali koruyucu yalıtımla birleştirerek kablolar ve elektrikli ekipmanlar için güvenli, güvenilir ve uzun ömürlü bağlantılar sağlarlar. Bu kılavuzda yalıtımlı terminallerin ne olduğunu, temel avantajlarını, mevcut çeşitli tiplerini ve bunların gerçek dünya uygulamalarında nasıl etkili bir şekilde seçileceğini ve kullanılacağını araştırıyoruz.
Bu kapsamlı kılavuz, elektrik mühendisliği ve kablolama uygulamalarındaki kritik konnektörler olan yalıtımlı terminallerle ilgili tanımı, performans avantajlarını, türlerini, uygulamalarını, kurulum yöntemlerini, güvenlik hususlarını ve gelecekteki eğilimleri açıklamaktadır. Mühendislerin, elektrikçilerin ve alıcıların bilinçli kararlar almasına yardımcı olacak tablolar, SSS, sektör alıntıları ve pratik ipuçları ekliyoruz.

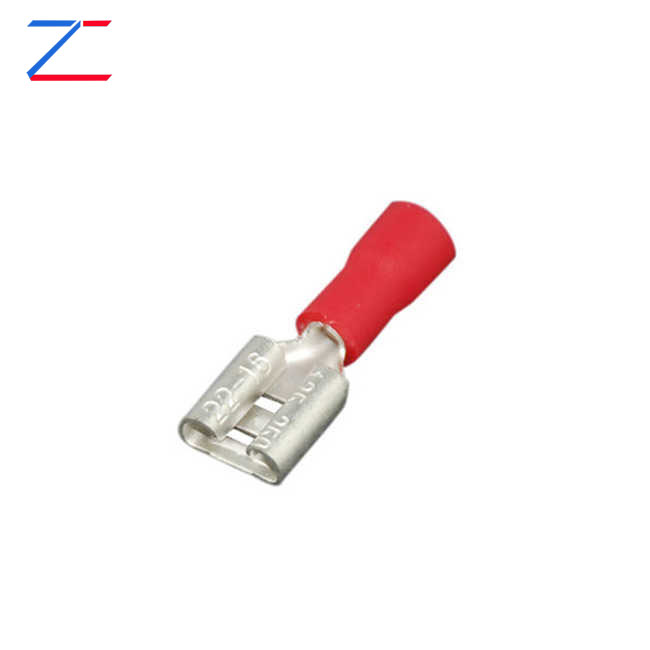

Yalıtılmış bir terminal, metal iletken bir parçayı koruyucu bir yalıtım manşonuyla birleştiren bir tür elektrik konnektörüdür. Tipik olarak vinil, naylon veya ısıyla büzüşen polimerden yapılan yalıtım, diğer iletken yüzeylerle kazara teması önlemek ve çevresel direnci artırmak için metal gövdeyi çevreler.
Bu terminaller otomotiv, endüstriyel, ticari ve ev tipi elektrik uygulamalarında kabloları ekipmana bağlamak, güç dağıtmak ve sinyal sürekliliğini sağlamak için kullanılır.
Yalıtımlı terminaller, özellikle güvenliğin, dayanıklılığın ve tanımlamanın önemli olduğu ortamlarda, yalıtımsız konnektörlere göre çok sayıda avantaj sağlar. Aşağıda bunları kullanmanın bazı temel nedenleri verilmiştir:
| Terminal Tipi | Tanım | Tipik Kullanım Durumu |
|---|---|---|
| Halka Terminali | Güvenli cıvatalı bağlantılar için kapalı döngü. | Kontrol panelleri, otomotiv akü bağlantıları. |
| Maça/Çatal Terminali | Açık tasarım kolay çıkarılmasını sağlar. | Sökülmesinin sık olduğu vidalı terminaller. |
| Popo Konektörü | İki telin satır içi eklenmesi. | Kablo uzatma ve onarımı. |
| Hızlı Bağlantıyı Kes | Hızlı bağlantı için erkek/dişi çiftleşmesi. | Modüler ekipman ve otomotiv kablolaması. |
Yalıtılmış bir terminalin yalıtım katmanı şunlar olabilir:
Yalıtımlı terminallerin kurulumu, doğru tipin seçilmesini, kablonun hazırlanmasını ve güvenli bir şekilde kıvrılmasını içerir. Genel adımlar şunları içerir:
Yalıtımlı terminaller aşağıdakiler de dahil olmak üzere endüstrilerde yaygın olarak kullanılmaktadır:
Yalıtımlı terminallerin geçerli olduğu yerlerde UL, RoHS ve IEC gibi tanınmış standartları karşıladığından emin olun. Kablo ölçüsü eşleştirmesi, doğru alet kullanımı ve çevresel derecelendirmeler için üreticinin yönergelerini izleyin. Doğru kurulum kısa devreleri, elektrik çarpmasını ve bağlantı arızalarını önler.
Yalıtımlı ve yalıtımsız terminaller arasındaki fark nedir?
Yalıtımlı terminaller, kazara teması önleyen ve neme ve titreşime karşı direnci artıran koruyucu bir kılıfa sahiptir; yalıtımsız terminallerde bu kılıf yoktur ve kontrollü iç ortamlar için en iyisidir.
Renk kodlaması yalıtımlı terminalleri nasıl etkiler?
Yalıtım rengi tipik olarak kablo ölçüm aralığını gösterir ve terminalin doğru kablo boyutuyla eşleşmesini kolaylaştırır.
Yalıtımlı terminaller dış mekanlarda kullanılabilir mi?
Evet; özellikle yapışkan astarlı, ısıyla büzüşen yalıtımlı terminaller, dış mekan veya deniz ortamları için neme ve korozyona karşı dayanıklılık sunar.
Yalıtımlı terminaller özel aletler gerektirir mi?
Güvenli bir mekanik ve elektrik bağlantısı sağlamak için terminal tipine ve kablo ölçüsüne uygun doğru sıkma aletini kullanın.
Tüm yalıtımlı terminaller yüksek sıcaklıktaki ortamlara uygun mu?
Hayır—uygulamanızın özel ısı koşullarına uygun yalıtım malzemelerine sahip terminalleri seçin; naylon, yüksek sıcaklıklar için vinilden daha iyidir ve ısıyla büzüşen üstün koruma sağlar.
Yalıtımlı terminaller güvenli ve etkili elektrik bağlantıları için temel öneme sahiptir. Türlerini, malzemelerini, kurulum yöntemlerini ve uygulamalarını anlayarak hem sistem güvenilirliğini hem de güvenliği artıran bilinçli kararlar alabilirsiniz. İster endüstriyel bir kontrol panelini ister otomotiv kablo demetini kabloluyor olun, doğru yalıtımlı terminali seçmek önemli bir fark yaratır.
