Modern elektrik ve endüstriyel sistemlerde kablo yönetimi, kabloları bir noktadan diğerine yönlendirmekten daha fazlasıdır. Uygun kablo koruması güvenliği, ekipmanın ömrünü, operasyonel verimliliği ve bakım maliyetlerini doğrudan etkiler. BirDirsek Kablo RakoruGüvenli sızdırmazlık, gerilim azaltma ve çevre korumasını korurken kabloları 90 derecelik bir açıyla yönlendirmek için özel olarak tasarlanmıştır. Bu makalede dirsekli kablo rakorlarıyla ilgili özellikler, uygulamalar, avantajlar, kurulumla ilgili hususlar, malzeme seçimi, bakım uygulamaları ve satın alma faktörleri araştırılmaktadır. İster mühendis, yüklenici, tesis yöneticisi, ekipman üreticisi veya satın alma uzmanı olun, dirsek kablo rakorlarının rolünü anlamak projeleriniz için daha iyi kararlar vermenize yardımcı olabilir.

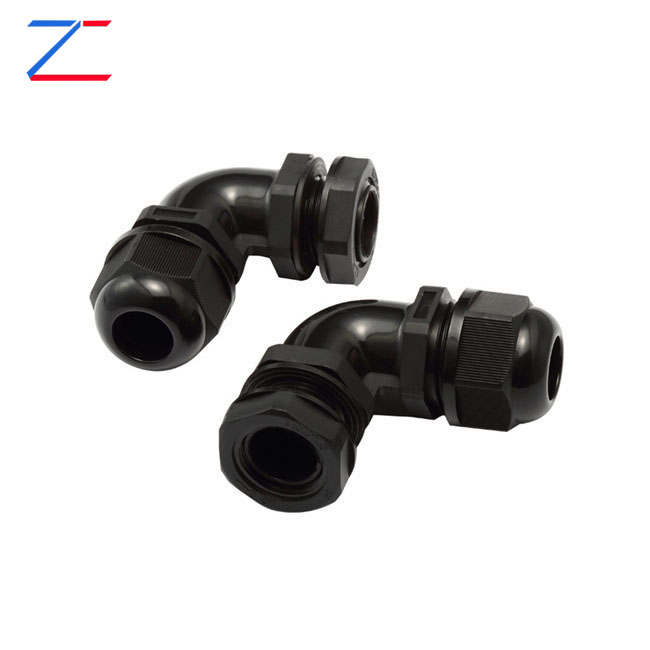

Dirsek Kablo Rakoru, kabloların panellerden, bağlantı kutularından, kontrol kabinlerinden ve ekipman muhafazalarından yaklaşık 90 derece yön değiştirerek geçmesine olanak tanıyan özel bir kablo giriş cihazıdır. Geleneksel düz kablo rakorlarının aksine, dirsekli kablo rakorları, kablonun bükülme gerilimini azaltmaya ve alan kullanımını optimize etmeye yardımcı olan açılı bir yol sağlar.
Endüstriyel ekipmanlar giderek daha kompakt hale geldikçe, mühendisler sıklıkla kablo yönlendirmeyle ilgili zorluklarla karşı karşıya kalıyor. Sınırlı kurulum alanı, kalabalık kontrol panelleri ve zorlu çevre koşulları, geleneksel kablo giriş yöntemlerinin etkinliğini azaltmaktadır. Dirsek kablo rakoru, kablo korumasını, sızdırmazlık performansını ve yön esnekliğini birleştiren pratik bir çözüm sunarak bu zorlukların üstesinden gelir.
Bu kablo rakorları otomasyon sistemlerinde, telekomünikasyon ekipmanlarında, yenilenebilir enerji kurulumlarında, ulaşım altyapısında, denizcilik uygulamalarında ve endüstriyel makinelerde yaygın olarak kullanılmaktadır.
Dirsek kablo rakorunun birincil işlevi, giriş yollarını yeniden yönlendirirken kabloları sabitlemek ve korumaktır. Kablo rakordan geçtikten sonra sıkıştırma elemanları kablo kılıfı çevresinde sıkı bir yalıtım oluşturur. Bu, toz, su, nem, kimyasallar ve döküntü gibi kirletici maddelerin muhafazaya girmesini önler.
Aynı zamanda bez, mekanik gerilim giderme sağlar. Dirsek yapısı, kabloyu bir panele girdikten hemen sonra keskin bir şekilde bükülmeye zorlamak yerine, mekanik gerilimi azaltan daha yumuşak bir geçiş oluşturur.
Bu tasarım aşağıdakilere katkıda bulunur:
Tasarımlar üreticiler arasında farklılık gösterse de çoğu dirsek kablo rakoru aşağıdaki bileşenleri içerir:
| Bileşen | İşlev |
|---|---|
| Vücut | Güç ve destek sağlayan ana yapısal muhafaza |
| Sıkıştırma Somunu | Güvenli tutma için kablonun etrafını sıkar |
| Mühür Halkası | Suya ve toza karşı koruma sağlar |
| Kilit Somunu | Salmastrayı mahfazaya sabitler |
| Dirsek Bölümü | 90 derecelik kablo yönlendirme açısı sağlar |
| Sıkıştırma Mekanizması | Gerilim azaltma ve kablo tutma özelliği sunar |
Her bileşen kablo rakorunun genel performansına katkıda bulunarak hem çevresel sızdırmazlık hem de mekanik koruma sağlar.
Dirsek kablo rakorlarının popülaritesi çeşitli pratik avantajlardan kaynaklanmaktadır.
Alan Optimizasyonu
Açılı tasarım, kabloların kapalı alanlarda verimli bir şekilde yönlendirilmesine olanak tanır, dağınıklığı azaltır ve kontrol kabinleri içindeki organizasyonu geliştirir.
Azaltılmış Kablo Stresi
Keskin kıvrımlar zamanla kablo iletkenlerine ve izolasyona zarar verebilir. Dirsek kablo rakorları stresi en aza indiren daha yumuşak bir geçiş sağlar.
Gelişmiş Koruma
Yüksek kaliteli sızdırmazlık sistemleri ekipmanı nemden, tozdan ve kirletici maddelerden korur.
Geliştirilmiş Ekipman Güvenilirliği
Korumalı kablolarda daha az arıza yaşanır, bu da bakım maliyetlerinin ve arıza sürelerinin azalmasına neden olur.
Profesyonel Görünüm
Düzenli kablo yönlendirmesi genel kurulum estetiğini iyileştirir ve gelecekteki bakımı kolaylaştırır.
Dirsek kablo rakorları çok yönlülüğü nedeniyle çok çeşitli endüstrilere hizmet vermektedir.
| Endüstri | Tipik Uygulama |
|---|---|
| Endüstriyel Otomasyon | Kontrol kabinleri ve PLC sistemleri |
| Yenilenebilir Enerji | Güneş invertörleri ve rüzgar türbini sistemleri |
| Deniz | Gemi elektrik sistemleri |
| Telekomünikasyon | Dış mekan iletişim dolapları |
| Demiryolu Taşımacılığı | Sinyal kontrolü ve güç sistemleri |
| Petrol ve Gaz | Tehlikeli alan ekipmanı |
| Yapı | Elektrik altyapısının kurulması |
| Veri Merkezleri | Kablo yönetim sistemleri |
Zorlu koşullara dayanma yeteneği, dirsekli kablo rakorlarını özellikle dış mekan ve endüstriyel ortamlarda değerli kılar.
Malzeme seçimi performansı ve dayanıklılığı önemli ölçüde etkiler.
Pirinç Dirsek Kablo Rakorları
Nikel Kaplama Pirinç
Paslanmaz çelik
Naylon (Poliamid)
Uygun malzemenin seçilmesi çevre koşullarına, mekanik gereksinimlere ve bütçe hususlarına bağlıdır.
Doğru ürünü seçmek, çeşitli faktörlerin dikkatli bir şekilde değerlendirilmesini gerektirir.
Düzgün seçilmiş bir kablo rakoru çalışma güvenliğini artırır ve gelecekteki değiştirme maliyetlerini azaltır.
Kablo rakoru performansını en üst düzeye çıkarmak için doğru kurulum şarttır.
Yanlış kurulum, su geçirmezlik performansını ve gerilim azaltma özelliklerini tehlikeye atabilir.
| Özellik | Dirsek Kablo Rakoru | Düz Kablo Rakoru |
|---|---|---|
| Yön Değişikliği | 90 Derece | Düz Giriş |
| Alan Verimliliği | Harika | Ilıman |
| Kablo Stresinin Azaltılması | Yüksek | Daha düşük |
| Kompakt Kurulumlar | İdeal | Sınırlı |
| Yönlendirme Esnekliği | Üst | Temel |
Sınırlı alana veya yönlü kablo yönlendirme gereksinimlerine sahip kurulumlar için dirsekli kablo rakorları genellikle üstün çözüm sağlar.
Sorun: Su Girişi
Çözüm: Contanın bütünlüğünü doğrulayın ve uygun şekilde sıkıldığından emin olun.
Sorun: Kablo Kayması
Çözüm: Kablo boyutu uyumluluğunu ve sıkıştırma ayarlarını kontrol edin.
Sorun: Korozyon
Çözüm: Paslanmaz çelik gibi korozyona dayanıklı malzemeleri seçin.
Sorun: Çatlak Konut
Çözüm: Aşırı sıkmaktan kaçının ve çevresel koşullara uygun ürünler kullanın.
Sorun: Yetersiz Alan
Çözüm: Özellikle dar kurulumlar için geliştirilmiş kompakt dirsekli kablo rakoru tasarımlarını kullanın.
Rutin bakım, servis ömrünün uzatılmasına ve sistem güvenilirliğinin korunmasına yardımcı olur.
Önleyici bakım, kablo arızalarından kaynaklanan acil onarımlardan çok daha ucuzdur.
Endüstriler daha fazla otomasyona ve dijitalleşmeye doğru ilerledikçe kablo yönetimi çözümleri de gelişmeye devam ediyor.
Üreticiler giderek daha zorlu operasyonel gereksinimleri karşılamak için yenilikçi kablo koruma ürünlerine yoğun yatırım yapıyor.
S1: Dirsek kablo rakorunun temel amacı nedir?
Birincil amacı, izolasyonu, korumayı ve gerilimi azaltırken kabloları 90 derecelik bir açıyla güvenli bir şekilde yönlendirmektir.
Soru 2: Dirsek kablo rakorları su geçirmez mi?
Birçok model, suya ve toza karşı mükemmel dayanıklılık sağlayan IP66, IP67 veya IP68 gibi yüksek IP dereceleriyle tasarlanmıştır.
S3: Deniz ortamları için hangi malzeme en iyisidir?
Paslanmaz çelik, üstün korozyon direnci nedeniyle genellikle tercih edilir.
S4: Dirsek kablo rakorları dış mekanlarda kullanılabilir mi?
Evet. Dış mekana uygun ürünler, UV ışınlarına maruz kalma, nem ve sıcaklık dalgalanmalarına dayanacak şekilde özel olarak tasarlanmıştır.
S5: Doğru bez boyutunu nasıl belirlerim?
Kablonun dış çapını ölçün ve rakor üreticisinin belirlediği sıkıştırma aralığına göre ayarlayın.
S6: Dirsek kablo rakorları endüstriyel otomasyona uygun mudur?
Kesinlikle. Kontrol panellerinde, robotikte, sensörlerde ve endüstriyel makinelerde yaygın olarak kullanılırlar.
S7: Kablo rakorları genellikle ne kadar dayanır?
Kullanım ömrü malzeme kalitesi ve çevre şartlarına bağlı olarak değişmekle birlikte, kaliteli kablo rakorları uzun yıllar güvenilir bir şekilde çalışabilir.
Dirsek Kablo Rakoru basit bir kablo aksesuarından çok daha fazlasıdır. Kablo koruması, gerilimi azaltma, çevresel sızdırmazlık ve verimli kablo yönlendirme için kritik bir bileşen olarak hizmet eder. Endüstriyel otomasyon ve yenilenebilir enerji sistemlerinden denizcilik kurulumlarına ve telekomünikasyon altyapısına kadar dirsekli kablo rakorları sistem güvenilirliğine ve emniyetine önemli ölçüde katkıda bulunur.
Kuruluşlar, uygun malzemeyi, boyutu, sızdırmazlık seviyesini ve kurulum yöntemini seçerek ekipman performansını artırabilir, bakım maliyetlerini azaltabilir ve kablo servis ömrünü uzatabilir.
